חיישן זעיר הנותן מענה לצרכי הלקוח עם אפשרות להתקנה באמצעות ברגי M3.
תכונות עיקריות
גמישות בהתקנה: ניתן להתקנה באמצעות ברגי M3 או M2.
עומק חריץ זיהוי אמין: חריץ בעומק של 6.5 מ"מ.
סימון "חלון זיהוי": מאפשר אישור ויזואלי קל של עומק הכנסת העצם.
מחוון (אינדיקטור) בהיר: מאפשר זיהוי מצב החיישן ממספר כיוונים.
יציאות כפולות: כולל גם יציאת Light-ON וגם Dark-ON.
סוגי כבלים: זמין עם כבל סטנדרטי או כבל רובוטי גמיש.
הגנה מובנית: כולל מעגל הגנה מפני קצר בעומס.
פירוט המאפיינים
התקנה עם ברגי M2 או M3: ה-EE-SX95 יכול להחליף בקלות חיישנים קיימים המותקנים עם ברגי M2, אך מאפשר גם שימוש בברגי M3 הנפוצים יותר.
חריץ זיהוי עמוק (6.5 מ"מ): החריץ העמוק ביותר בקטגוריה שלו. עומק זה מונע מהעצם המנוטר לגעת בבסיס החיישן, מה שמאפשר חופש גדול יותר בתכנון המכני.
סימון ויזואלי לעומק הכנסה: על גבי החיישן ישנו סימון המראה היכן בדיוק נמצא "חלון הזיהוי". כך ניתן לוודא שהעצם אכן חוצה את קרן האור.
מחוון בהיר: ניתן לראות את נורית החיווי מעד ארבעה כיוונים שונים, מה שמקל על בחירת מיקום ההתקנה.

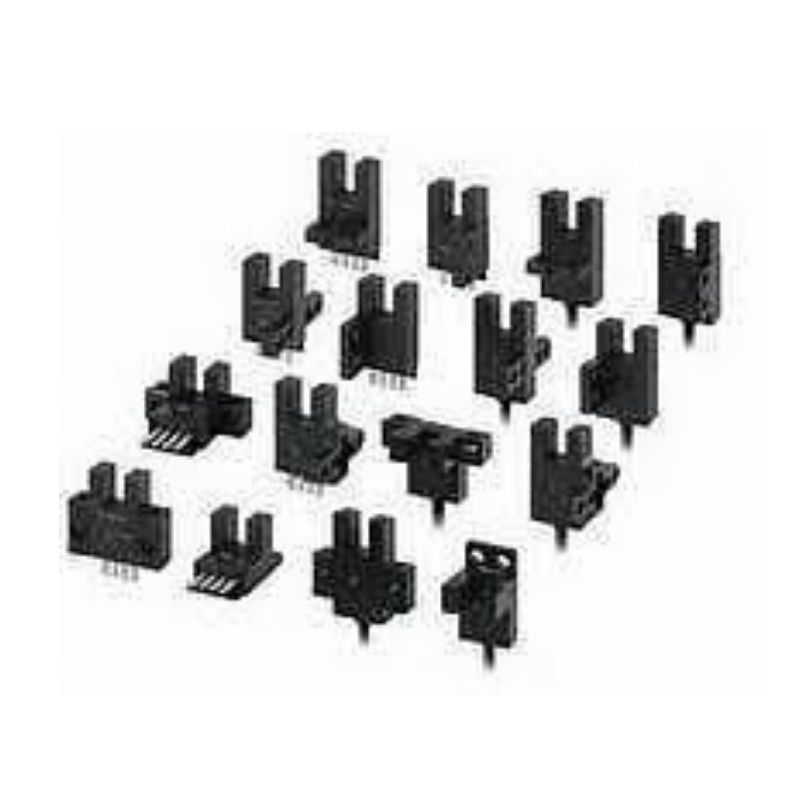

החיישן מגיע בתצורות שונות (בצורת האותיות F, L, K, T, Y) כדי להתאים פיזית למכונה:
| שיטת חיבור | סוג יציאה | דגם (NPN) | דגם (PNP) |
| כבל סטנדרטי (1 מטר) | NPN / PNP | EE-SX950-W 1M | EE-SX950P-W 1M |
| כבל רובוטי גמיש (1 מטר) | NPN | EE-SX950-R 1M | — |
| מחבר (Connector) עם כבל רובוטי (0.3 מטר) | NPN | EE-SX950-C1J-R 0.3M | — |
הערה: קיימים דגמים דומים (951, 952, 953, 954) הנבדלים ביניהם בצורה הפיזית של החיישן (למשל חיישן ישר, חיישן בזווית 90 מעלות וכו').
נתונים טכניים בתמצית
שיטת זיהוי: Through-beam (קרן עוברת דרך חריץ).
מרחק זיהוי: רוחב החריץ (בד"כ 5 מ"מ).
מתח הפעלה: 5 עד 24V DC.
מצב יציאה: ניתן לבחור Light-ON או Dark-ON (שתי היציאות קיימות במכשיר).
