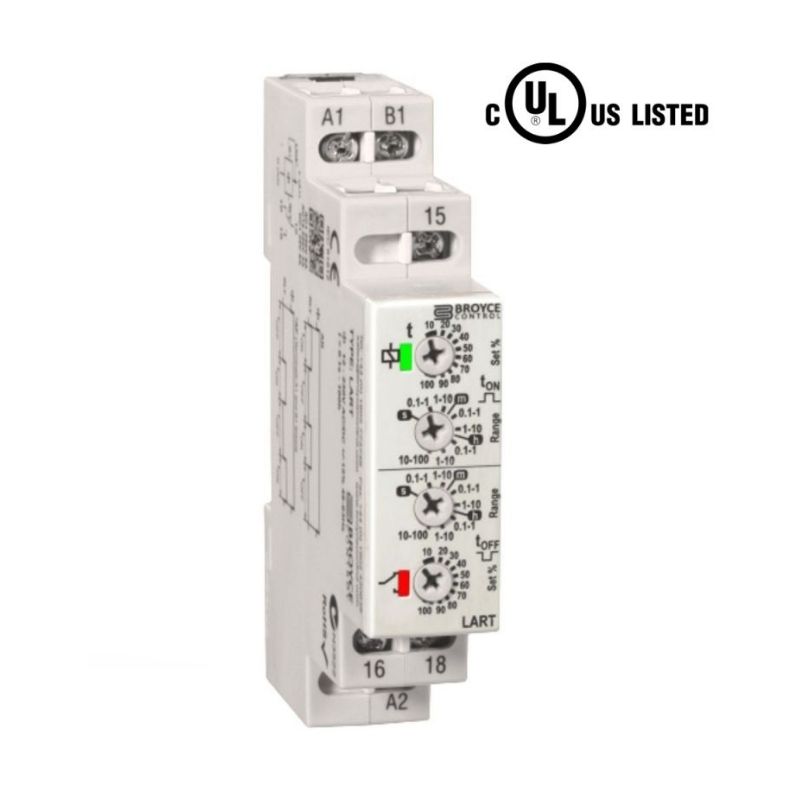

ממסר זה הינו טיימר בעל פונקציה כפולה, המיועד ליישומים הדורשים מחזוריות של הפעלה וכיבוי.
פונקציונליות: מחזוריות אסימטרית (On/Off או Off/On).
מתח עבודה רב-תחומי: 24 – 230VAC / 12 – 230VDC.
טווחי זמן רחבים: מ-0.1 שניות ועד 100 שעות.
יציאת ממסר: SPDT (Single Pole Double Throw).
עיצוב: רוחב 17.5 מ"מ, מיועד להתקנה על מסילת DIN.
תקינה: מאושר UL.
מחזור On/Off (On/Off Recycling): עם הפעלת המתח, ממסר היציאה נכנס למצב "פעיל" (energised) למשך זמן ה-"On" שנקבע. לאחר סיום זמן זה, הממסר מתנתק (de-energised) ונשאר במצב זה למשך זמן ה-"Off" שנקבע. בסיום תקופה זו, הממסר חוזר למצב פעיל והתהליך מתחיל מחדש, כל עוד המתח מחובר.
מחזור Off/On (Off/On Recycling): זהו המצב ההפוך; מיד עם הפעלת המתח, הממסר נשאר במצב מנותק למשך זמן ה-"Off" שנקבע, ולאחר מכן מתחיל את מחזור העבודה.
מתח אספקה: 24 – 230VAC / 12 – 230VDC (קוד הזמנה: 99-2001).
דירוג יציאה: SPDT 8A @ 250V (AC1).
מידות (מ"מ): רוחב 17.5 x גובה 89 x עומק 66.5.
תקן מוצר: IEC 61812.
