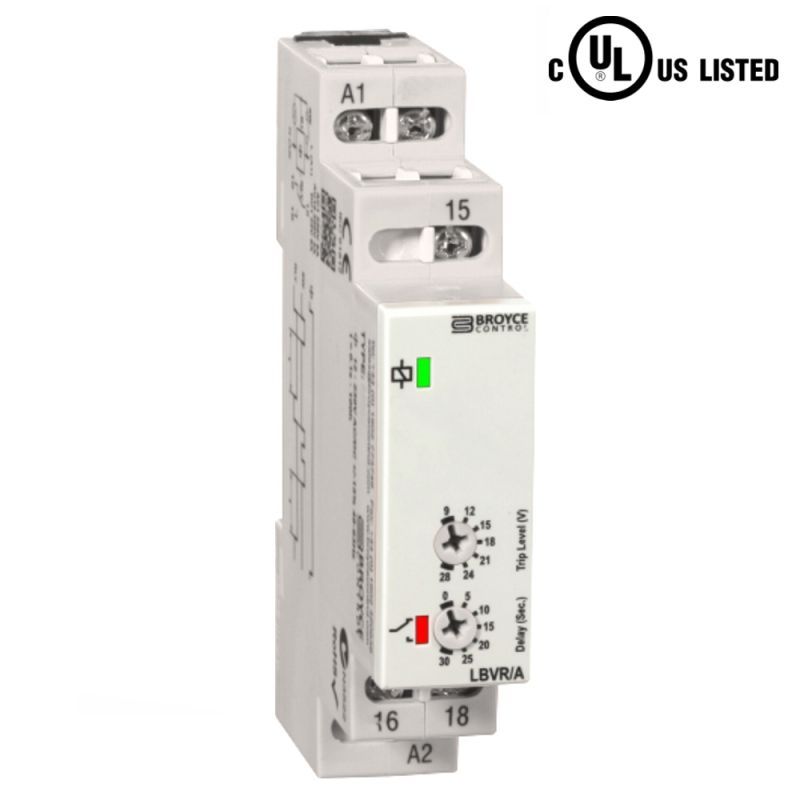

–LBVR/A המיועדת ליישומי סוללות (DC). בניגוד לדגם ה-AC שהוזכר קודם, דגם זה מיועד להגן על מצברים מפני פריקה עמוקה (Deep Discharge) על ידי ניטור המתח הישיר שלהם.
להלן תרגום והסבר בעברית על פי המפרט שציינת:
המכשיר פועל בשיטת "ממסר דרוך בזמן תקינות" כדי להבטיח הגנה גם במקרה של ניתוק מתח:
בהפעלת המתח: אם המתח הנמדד בסוללה גבוה מסף הניתוק שהוגדר, הממסר יידרך (Energise) מיד ויאפשר עבודה.
בזמן ירידת מתח: אם מתח הסוללה יורד מתחת לסף שנקבע, הממסר ימתין למשך זמן ההשהיה שהוגדר (Time Delay).
ניתוק: לאחר סיום ההשהיה, הממסר ישתחרר (De-energise) וינתק את העומס כדי להגן על הסוללה.
חזרה לעבודה: כדי שהממסר יידרך שוב, המתח חייב לעלות מעל סף הניתוק בתוספת ההיסטרזיס (מרווח ביטחון למניעת "ריצוד" של הממסר).
ניטור תת-מתח (Under Voltage): מיועד למנוע פריקת יתר של סוללות.
הזנה עצמית (Self-powered): המכשיר ניזון ישירות מהמתח שהוא מנטר (אין צורך בספק כוח חיצוני).
סף ניתוק מתכוונן: ניתן לקבוע בדיוק באיזה מתח המערכת תתנתק.
השהיית זמן מתכווננת: מונע ניתוקים שווא עקב נפילות מתח רגעיות (למשל בזמן התנעה של מנוע).
מגע יציאה SPDT: מגע החלפה המאפשר לשלוט על העומס או להפעיל התראה.
מבנה קומפקטי: רוחב 17.5 מ"מ (יחידה אחת על פס דין).
תקינה: מאושר בתקן UL.
| תכונה | פירוט |
| יישום עיקרי | מערכות סוללות ומצברים (Battery Applications) |
| סוג ניטור | תת-מתח (Under Voltage) בלבד |
| מגע יציאה | 1 x SPDT (מגע החלפה) |
| רוחב פיזי | 17.5 מ"מ (DIN Rail) |
| לוגיקת ממסר | דרוך במצב תקין (Normal Operation = Relay Energised) |
חיבור לסוללה: יש לחבר את הדקי ההזנה (A1/A2) ישירות לקטבי הסוללה (בהתאם לקוטביות +/- המצוינת על המכשיר).בדיקת ירדת מתח DC
כוונון ההיסטרזיס: ההיסטרזיס המובנה (לרוב כ-2%) מבטיח שהממסר לא יתחבר ויתנתק שוב ושוב כשהסוללה נמצאת בדיוק על "קו התפר" של המתח שהוגדר.
