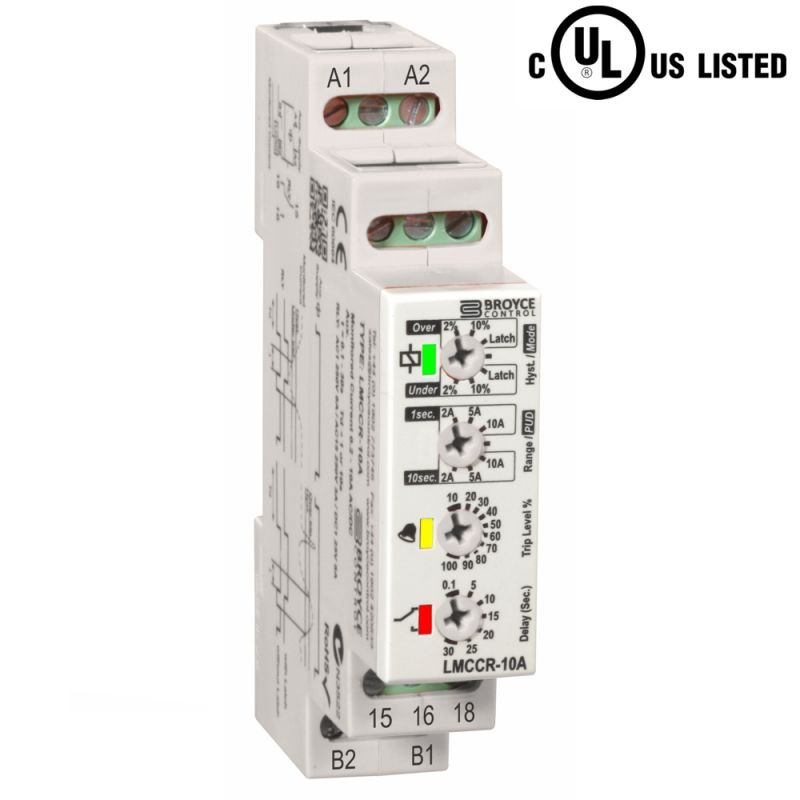

מוצר זה נועד לנטר זרם בקו המזין עומס. נדרש ספק כוח עזר (Auxiliary supply) כדי להפעיל את היחידה.
תכונות עיקריות:
ניטור לבחירה: זרם חסר (Under current) או זרם יתר (Over current).
3 טווחי זרם לבחירה: 2A, 5A או 10A.
הגדרות מתכווננות: רמת ניתוק (Trip level), היסטרזיס (Hysteresis) והשהיית זמן (Time delay).
פונקציית Latch: נעילת מצב לאחר תקלה.
ספק כוח עזר מבודד.
יציאה: ממסר מסוג SPDT.
רוחב: 17.5 מ"מ, התקנה על פס דין (DIN Rail).
תקינה: רשום ב-UL.
תיאור פעולה:
המוצר כולל שני מצבי ניטור לבחירה:
זרם חסר (Under current): בפעולה רגילה, הממסר במצב עבודה (Energised) כאשר הזרם המנוטר מעל רמת הניתוק שנקבעה. כאשר הזרם יורד מתחת לרמה זו, הממסר יתנתק לאחר ההשהיה שנקבעה. הממסר יחזור לעבוד רק כאשר הזרם יעלה מעל רמת הניתוק בתוספת ההיסטרזיס.
זרם יתר (Over current): בפעולה רגילה, הממסר במצב עבודה כאשר הזרם המנוטר מתחת לרמת הניתוק שנקבעה. כאשר הזרם עולה מעל רמה זו, הממסר יתנתק לאחר ההשהיה שנקבעה. הממסר יחזור לעבוד רק כאשר הזרם ירד מתחת לרמת הניתוק פחות ההיסטרזיס.
