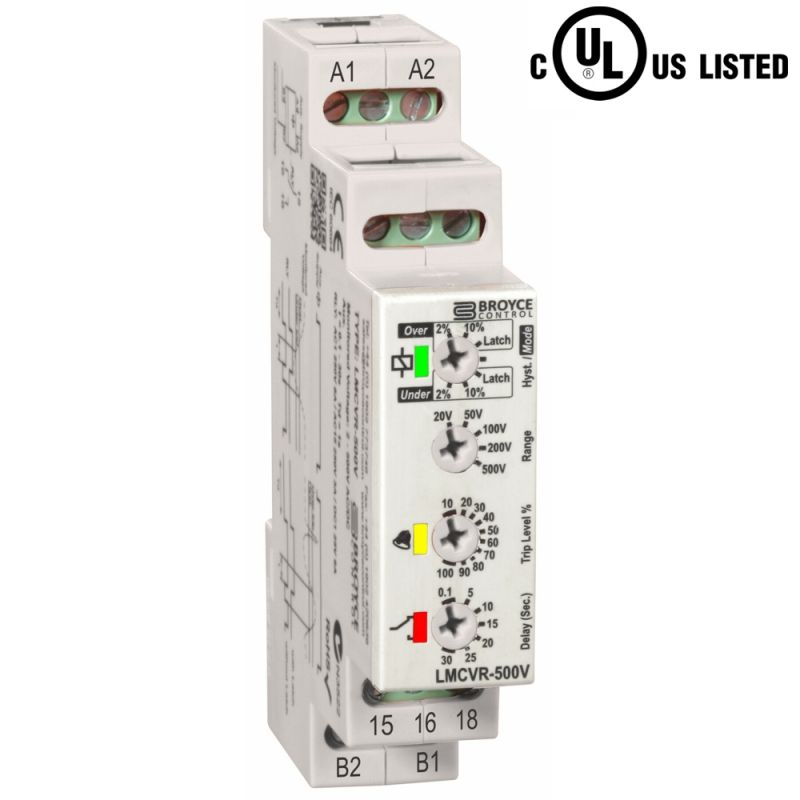

מוצר זה נועד לנטר מתח על פני עומס. נדרש ספק כוח עזר (Auxiliary supply) כדי להפעיל את היחידה.
תכונות עיקריות:
ניטור לבחירה: מתח חסר (Under voltage) או מתח יתר (Over voltage).
5 טווחי מתח לבחירה: 20V, 50V, 100V, 200V או 500V.
הגדרות מתכווננות: רמת ניתוק (Trip level), היסטרזיס (Hysteresis) והשהיית זמן (Time delay).
פונקציית Latch: נעילת מצב לאחר תקלה.
ספק כוח עזר מבודד.
יציאה: ממסר מסוג SPDT.
רוחב: 17.5 מ"מ, התקנה על פס דין (DIN Rail).
תקינה: רשום ב-UL.
תיאור פעולה:
המוצר כולל שני מצבי ניטור לבחירה:
מתח חסר (Under voltage): בפעולה רגילה, הממסר במצב עבודה (Energised) כאשר המתח המנוטר מעל רמת הניתוק שנקבעה. כאשר המתח יורד מתחת לרמה זו, הממסר יתנתק לאחר ההשהיה שנקבעה. המתח חייב לעלות מעל רמת הניתוק בתוספת ההיסטרזיס לפני שהממסר יחזור לעבוד.
מתח יתר (Over voltage): בפעולה רגילה, הממסר במצב עבודה כאשר המתח המנוטר מתחת לרמת הניתוק שנקבעה. כאשר המתח עולה מעל רמה זו, הממסר יתנתק לאחר ההשהיה שנקבעה. המתח חייב לרדת מתחת לרמת הניתוק פחות ההיסטרזיס לפני שהממסר יחזור לעבוד.
מפרט
פונקציית ניטור: מתח חסר או מתח יתר.
טווחי מתח מנוטרים: 2–20V, 5–50V, 10–100V, 20–200V או 50–500V AC/DC.
רמת ניתוק (Trip level): 10–100% מהטווח שנבחר.
היסטרזיס: 2% או 10%.
השהיית זמן: 0.1–30 שניות.
מתח אספקה (Aux. supply): 24–230V AC/DC.
יציאה: SPDT 8A @ 250V (AC1).
מידות (מ"מ): רוחב: 17.5, גובה: 89, עומק: 66.5.
פונקציית ניטור: מתח חסר או מתח יתר.
טווחי מתח מנוטרים: 2–20V, 5–50V, 10–100V, 20–200V או 50–500V AC/DC.
